产品描述

随着风力发电机组单机容量不断提高,电力传输装置电流不断增大,海上风电对防水密封要求严格,传统的风能电缆和导电轨已无法适应风机大容量电能传输。风能电缆多根并联安装敷设困难、成本偏高,电流分配不均、电缆过载易引发事故;风电导轨机械连接点多、抗震性差、易发生相间短路,无法做到可靠的防水密封, 难以适应高腐蚀海洋性气候。

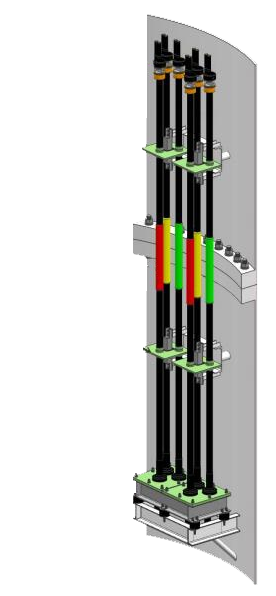

整体式风电管型母线采用离相布置、整体绝缘、防水密封的结构,用单根管母替代每相多根电缆并联的方式传输电能,克服上述两类产品存在的诸多缺陷。产品可靠性高,全寿命周期免于维护。

woerfar

产品特点



◆ 产品采用侧扶滑动限位、底部托举固定,顶端有一定自由度的安装方式以适应风电塔筒摆动和母线本体的热胀冷缩。每相母线只有2~3个接点,且接点处采用相同材质外补强衬管焊接一体成型,无机械连接点,避免因震动造成连接点松动发热。 母线导体采用铝合金管,集肤效应系数低,载流量大,机械强度高且可承受一定的挠度变形。
◆ 各相母线独立绝缘,离相布置,避免相间短路,散热性能好,产品温升低,抗污秽等级高,不受环境影响。
母线两端连接电缆,连接处进行防水密封处理,适用于海洋性气候。
◆ 母线绝缘采用无卤阻燃绝缘热缩管,电气绝缘性能强,安全环保。

woerfar

性能参数



◆ 额定电压:≤3.0kV
◆ 额定电流:≤6000A
◆ 额定频率: 50 (60) Hz
◆ 绝缘电阻:≥200M
Ω
◆ 耐热等级: E级
◆ 工频耐压: 24kV
◆ 温升限值:≤50K



woerfar

运行环境



◆ 自然环境:草原、高山、戈壁、沙漠、海洋等
◆ 海拔高度:整体绝缘密封,适应任何海拔高度
◆ 地震烈度:8级
◆ 环境温度:-50~50℃
◆ 相对湿度:日最高相对湿度≤95%,月最高相对湿度90%(25℃时)
◆ 安装类别:Ⅲ级
◆ 污秽等级:3级

woerfar

型号说明

woerfar

同类型产品对

风电

发布时间:2020-08-13 11:44:31



项目

电力电缆

风电导轨

分段管母

整体管母

载流能力

单根电缆载流小, 需多根电缆并联

较大,≤4000A

较大,≤4000A

较大,≤6000A

结构差异

存在临近效应影响,电流分配不均,个别电缆 易过载发热老化,缩短使用寿命

机械性硬连接点较多, 易松动,抗震性、密封性差,易损坏发生故障

机械性软连接点多, 易松动,连接部位绝 缘易疲劳老化,造成绝缘性能下降

连接部位焊接一体成型,无机械性连接点, 绝缘一致性好

安装方式

侧抱紧支撑,绝缘层受力,安全性差

侧悬支撑,减震器易老化,可靠性差

侧抱紧支撑受力,可靠性不高

底部托举固定、侧扶 限位,可靠性高

后期维护

需整条更换,操作困难

单节拆卸更换, 操作困难

单节拆卸更换, 操作困难

免维护

使用寿命

10年左右

20年

20年

30年



产品结构

woerfar

ZFGM-2.0MW双馈产品

woerfar

ZFGM-3.0双绕组直驱产品

woerfar

ZFGM-2.5MW直驱产品

woerfar

ZFGM-3.XMW双馈产品
