原理简介
采用电容均压原理，在管形导体上绕制有机绝缘材料，根据电压等级设计包绕层数，在设定的层数中制作电容屏构成一串同轴圆柱电容器，主绝缘采用变屏距均压设计，电容屏径向及轴向电压分布均匀，绝缘强度和抗短路能力强，主绝缘外采用有机复合护套加以保护，强化了主绝缘的电气强度及沿面电位分布的均匀性和耐恶劣气候性能。
产品特点
产品用于各种电气设备接线端子之间的连接。产品各相绝缘独立密封,全
程绝缘屏蔽，不受环境干扰，可靠性高。导流体为管形，集肤效应系数低，
载流量大，机械强度高，承受短路电流能力强，安装跨距大。可直接安装在
金属构架上，省去穿墙套管和支柱绝缘子，具有较强抗震能力。安装方便，
免于维护。
产品结构
1.载流体 2.增爬伞裙 3.绝缘护套 4.接地引线

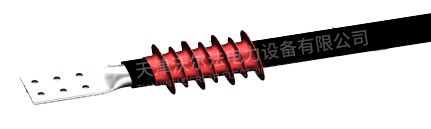

40.5kV及以下产品外部结构
1.接线端子 2.均压环 3.硅橡胶伞裙 4.外护套 5.末屏引线

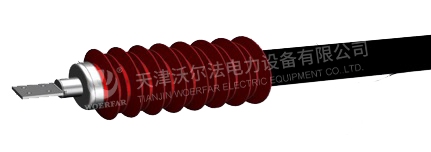

72.5kV及以上产品外部结构

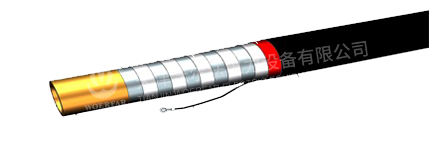

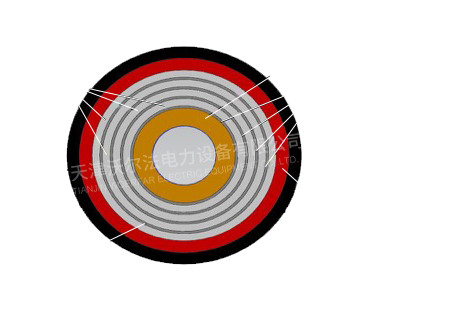

1.载流体 2.电容屏 3.屏间绝缘层 4.内层护套 5.外层护套 6.接地引线
内部结构1
内部结构2
性能参数
表格
|
额定电压 （kV） |
额定频率（Hz） |
工频耐受电压（kV） |
雷电冲击耐受电压（kV） |
局部放电水平 |
介质损耗因数 tanδ |
|
|
局部放电测量电压（kV） |
局部放电量（pC） |
|||||
|
12 |
50 |
42 |
75 |
15/10 |
≤10/5 |
在10kV电压下 tanδ≤0.005（-10℃~40℃）
|
|
24 |
50 |
58 |
125 |
24/15 |
≤10/5 |
|
|
40.5 |
50 |
95 |
185 |
36/25 |
≤10/5 |
|
|
72.5 |
50 |
155 |
325 |
87 |
≤5 |
|
|
126 |
50 |
230 |
450 |
151 |
≤5 |
|
管型母线中间连接方式
1.母线 2.补强衬管 3.焊道

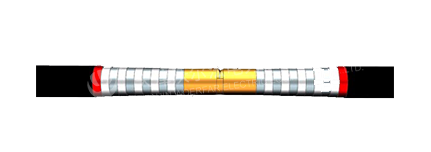

（a）母线焊接示意图

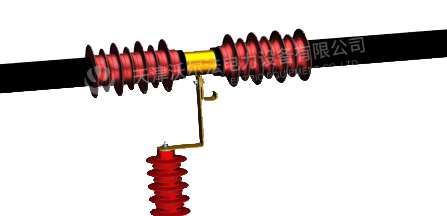

（c）避雷器或接地钩半绝缘引出线示意图
1.母线 2. 铜箔软连接 3.螺栓
（b）伸缩节连接示意图
管型母线的终端典型连接方式

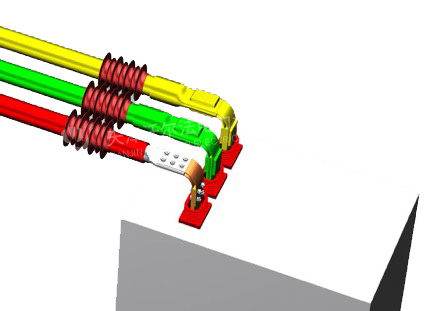

（d）管母终端开关柜进线软连接示意图

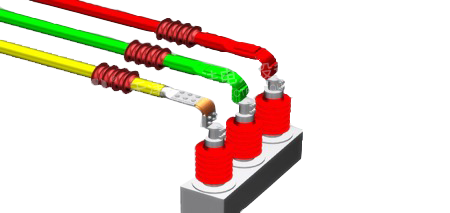

（e）管母终端变压器出线套管软连接示意图
管型母线的连接整体示意图

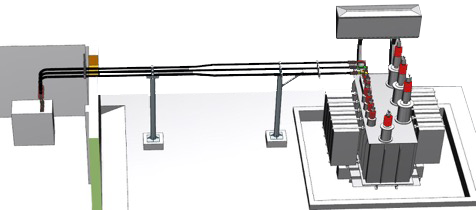

（f）变压器与开关柜全绝缘封闭管形母线架空连接示意图
（h）母线固定示意图

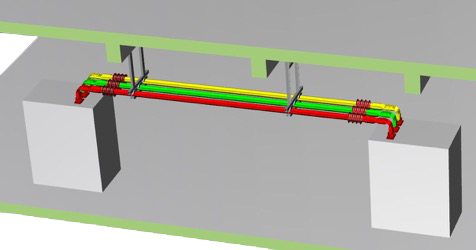

（g）开关柜与开关柜全绝缘封闭管形母线架空连接示意图
